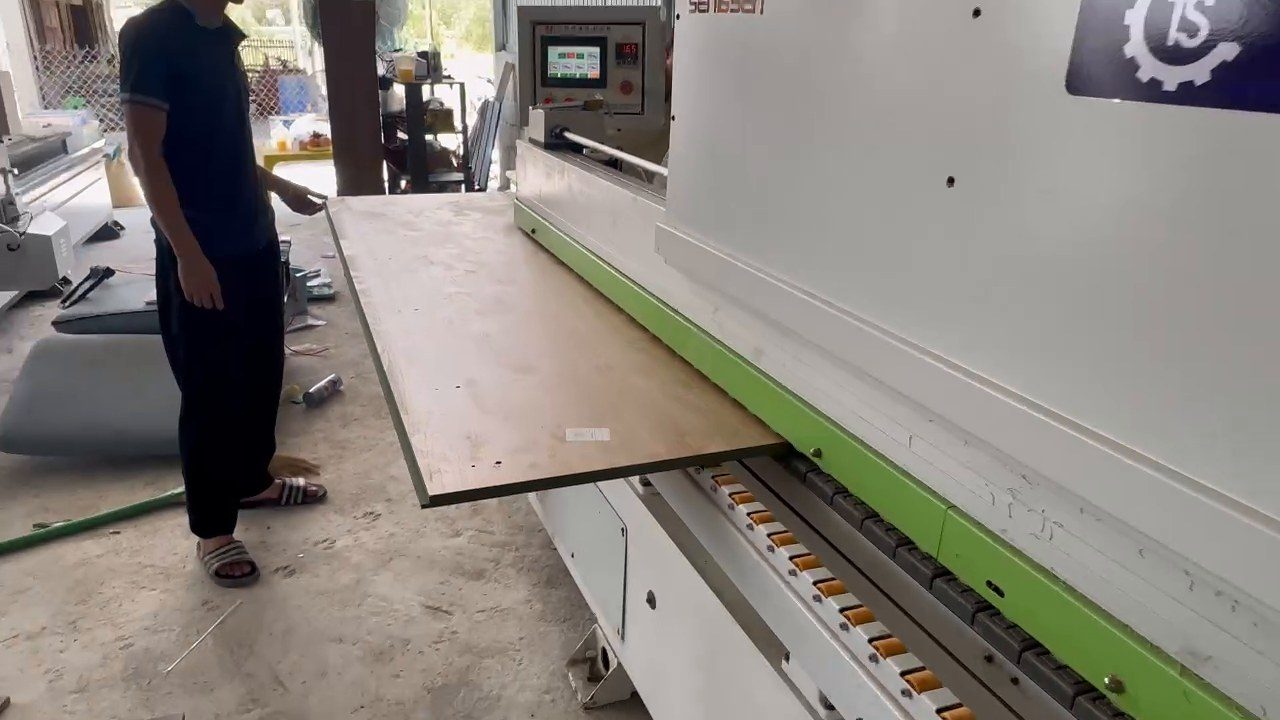

bố trí combo CNC cưa bàn trượt dán cạnh là chủ đề quan trọng khi xưởng muốn tăng năng suất nhưng vẫn giữ chất lượng sản phẩm. Khi xưởng mở rộng, vấn đề không chỉ là mua thêm máy.
Cách đặt máy quyết định luồng ván có nhanh, ít va chạm và dễ quản lý hay không.
Nội dung dưới đây tập trung vào cách nhìn máy trong vận hành thật, không chỉ nhìn theo tên model.
Nên bố trí theo luồng ván
Ván nên đi từ khu cắt sang CNC, sau đó qua khoan, dán cạnh và khu lắp ráp. Nếu đặt máy ngược chiều, thợ sẽ phải kéo ván qua lại nhiều lần.
Thông số máy cần tính khi bố trí combo
| Model | TS-45 |
| Chiều dài ray trượt | 3200 x 3200 mm |
| Công suất lưỡi chính | 5.5 kW |
| Công suất lưỡi phụ | 1.1 kW |
| Độ dày ván lớn nhất | 70 mm |
| Kích thước lưỡi chính | fi300 x 30 mm |
| Kích thước lưỡi phụ | fi120 x 22 mm |
| Nguồn điện | AC 380V, 50Hz |
| Tốc độ lưỡi chính | 5000 vòng/phút |
| Tốc độ lưỡi phụ | 9000 vòng/phút |
| Góc nghiêng lớn nhất | 45-90 độ |
| Hiển thị góc nghiêng | Đồng hồ cơ |
| Trọng lượng tổng thể | 750 kg |
| Kích thước làm việc | 1300 x 2500 mm |
| Công suất trục chính | 6 kW |
| Gia công chính xác | +/-0.01 mm |
| Tốc độ di chuyển nhanh | 0-50 m/phút |
| Tốc độ khoan | 2400 vòng/phút |
| Kẹp dao | 3.175, 4, 6, 8, 12.7 mm |
| Phần mềm | NC Studio V5 |
| Máy hút chân không | 7.5 kW |
| Điện áp | 380V |
| Trọng lượng | 1600 kg |
| Model | HOMI HM-708 |
| Độ dày phôi | 10-60 mm |
| Chiều dài phôi | >150 mm |
| Chiều rộng phôi | >=80 mm |
| Nâng hạ băng tải | Nâng hạ điện |
Kinh nghiệm trước khi chốt máy
Chủ xưởng nên chuẩn bị sẵn ván mẫu, chỉ nẹp, keo và mặt bằng dự kiến. Khi test bằng vật tư thật, kết quả sẽ sát đơn hàng hơn.
Nên hỏi kỹ kỹ thuật về điện, khí nén, hút bụi và cách bảo dưỡng định kỳ. Đây là phần ảnh hưởng nhiều đến độ ổn định sau bàn giao.
Video thực tế
Tham khảo thêm các máy
Anh em có thể tham khảo thêm máy CNC 1 đầu, máy cưa bàn trượt 3m2 và máy dán cạnh HM-508.

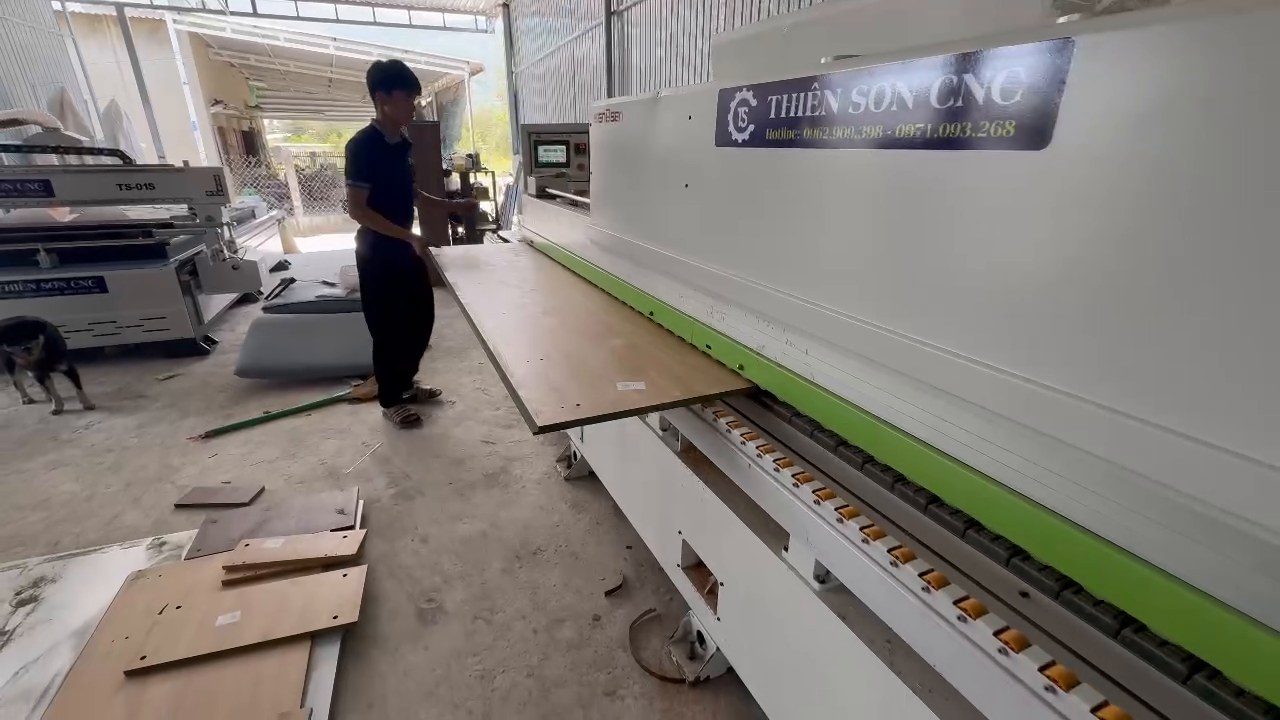

Xem video combo giúp dễ hình dung khoảng trống cần chừa quanh máy. Thiên Sơn thường cập nhật thêm hình ảnh bàn giao thực tế trên fanpage Máy Gỗ Thiên Sơn.
Nếu cần xem địa điểm liên hệ, anh em có thể tìm Thiên Sơn trên Google Maps.
Cần tư vấn nhanh?
Gửi mặt bằng, loại ván đang làm và sản lượng dự kiến để Thiên Sơn tư vấn cấu hình máy sát nhu cầu.
