Máy CNC làm cánh tủ shaker nên được chọn từ mẫu cánh cần sản xuất. Đừng quyết định chỉ theo số dao trên máy. Xưởng cần xét vật liệu, biên dạng, thời gian gia công và phần chà nhám sau đó.
Cánh soi từ một tấm và cánh ghép khung là hai bài toán khác nhau
Trước hết, hãy gửi ảnh cùng mặt cắt của mẫu cánh. Cánh MDF soi lõm từ một tấm khác với cánh ghép khung và tấm giữa. Hai phương án không nên dùng chung một cam kết quy trình.
Với mẫu soi lõm, cần thể hiện chiều rộng khung, chiều sâu lòng và hình dạng góc trong. Đồng thời ghi chiều dày tấm và yêu cầu hoàn thiện sơn.
Tài liệu đường chạy dao pocket của Vectric mô tả cách làm hốc trong vùng kín. Đây là nguyên lý lập trình tham khảo, không phải xác nhận phần mềm đi kèm máy.
Yêu cầu kỹ thuật kiểm tra dao và chương trình trên hệ thống thực giao. Không lấy ảnh phối cảnh cánh làm bằng chứng máy đã gia công đạt mẫu.

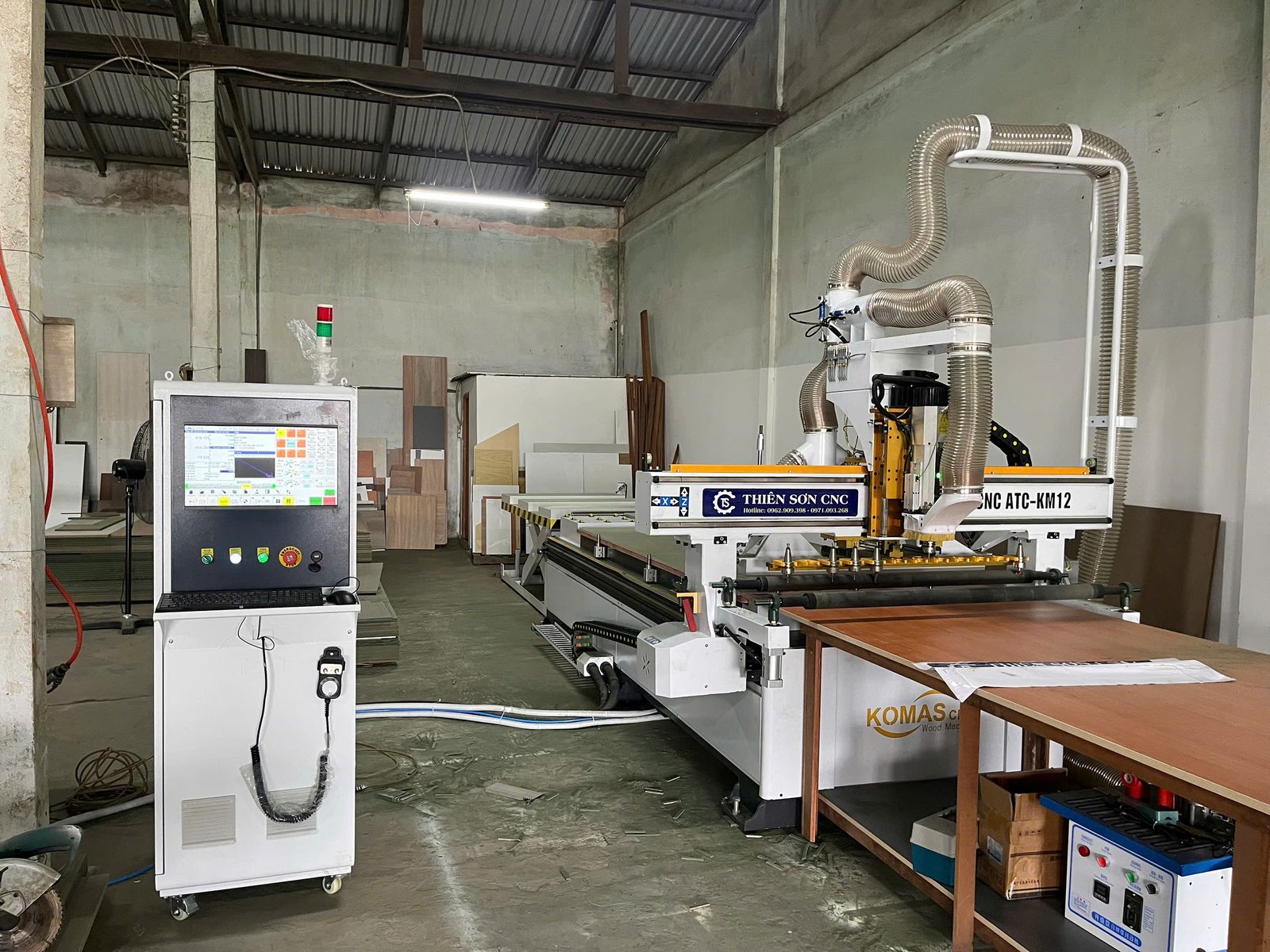

Thông số ATC-KM12 khi chọn máy CNC làm cánh tủ shaker
Bảng dưới là cấu hình ATC-KM12 trong tài liệu máy của Thiên Sơn. Đây là dữ liệu của riêng model này, không dùng chung cho TS-12L hoặc TS-01S.
Tốc độ làm việc tối đa trong bảng không phải tốc độ soi cánh shaker mặc định. Dao, vật liệu và yêu cầu bề mặt vẫn phải được xác nhận qua mẫu thử.
Khi so với các lựa chọn trong danh mục máy CNC, hãy đối chiếu đúng phiên bản báo giá. Khổ bàn cũng phải phù hợp tấm ván và cách đặt phôi của xưởng.
Khổ làm việc, điều khiển và giữ phôi
| Hành trình làm việc trục X | 1300 mm |
| Hành trình làm việc trục Y | 2800 mm |
| Hành trình làm việc trục Z | 70 mm |
| Kích thước bàn | 1300mm x 2800mm |
| Thay đổi công cụ | Tự động thay 12 dao |
| Phần mềm điều khiển | LNC Đài Loan (có tay quay) |
| Loại bàn, chốt định vị | Nhựa ABS chất lượng cao, chống cháy, chịu lực tốt Có chốt định vị hình trụ tròn bên trái |
| Máy hút chân không | Công xuất 11 kW tuần hoàn bằng nước Bàn gồm 28 lỗ hút , chia ra 7 vùng có van khoá riêng biệt |
Truyền động, trục chính và nguồn điện
| Cấu trúc X, Y, Z | Thanh răng chéo X,Y – Vít bi Z BBOSIICH ĐỨC Trục X – Y – Z có phanh |
| Tốc độ làm việc tối đa | Có thể đạt tới 80m /phút |
| Động cơ trục chính | Công xuất 9 kW (24000v/phút) làm mát bằng gió |
| Biến tần | Công xuất 11 kW, điện trở phanh KINGDA ĐÀI LOAN |
| Khởi Động Từ, Aptomat | Schneider PHÁP, Ger Müller ĐỨC |
| Hệ thống chuyển động | Hộp số AC Servo 1.5 kW Thương hiệu GOOTREND Bộ giảm tốc NIDEC NHẬT BẢN |
| Điện áp | 380V 50Hz/60Hz |
| Ray dẫn hướng | Ray X – Z: 25 mm, Y: 30mm . Bề mặt trơn, chống han rỉ Thương hiệu MNW ĐỨC |
Cụm phụ trợ và kích thước lắp đặt
| Tủ điều khiển | Tủ độc lập, trang bị nhiều quạt gió, làm mát tuần hoàn |
| Hệ thống nhả phôi | Tự động gạt phôi và hút bụi bề mặt tấm lót |
| Hệ thống gắp phôi | 2 xilanh tự động gắp ván đúng hướng, đúng vị trí làm việc |
| Hệ thống tỳ kẹp phôi, bôi trơn | Có lô tỳ kép tự động , Bình bơm dầu tự động |
| Tổng trọng lượng | ~ 2600 Kg |
| Kích thước tổng thể | 4000 * 2300 * 2200 mm |

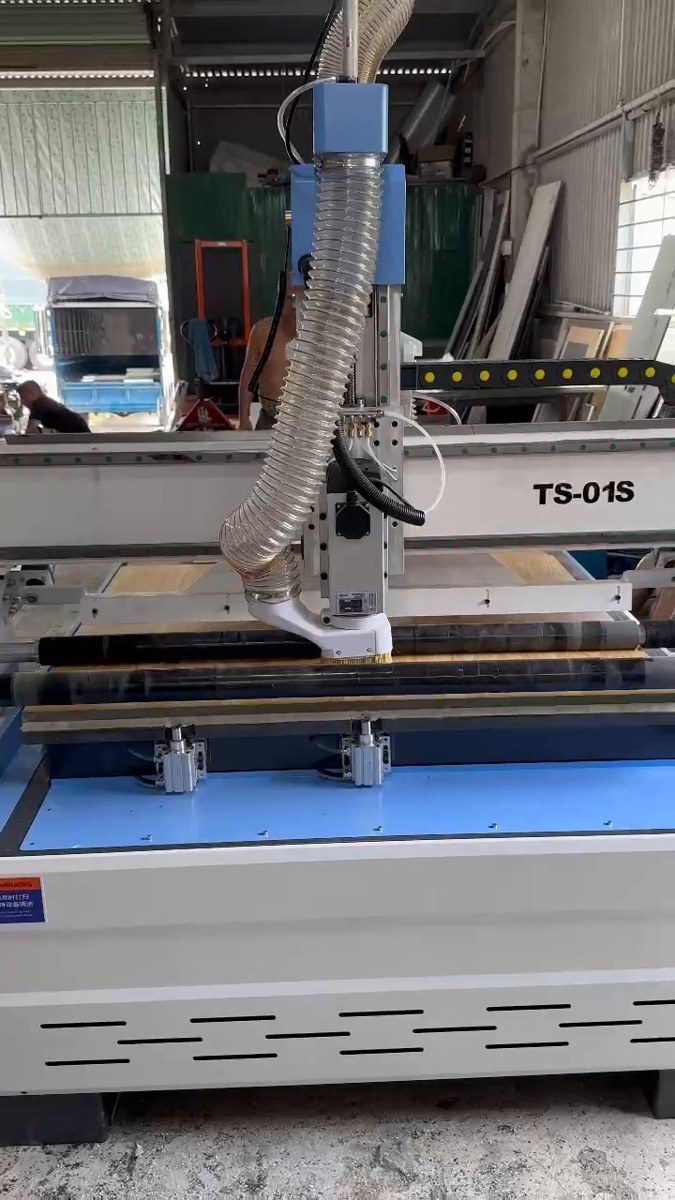

Máy CNC làm cánh tủ shaker có nhất thiết phải là ATC?
Không nên kết luận chỉ từ tên kiểu cánh. Hãy để kỹ thuật lập quy trình cho một mẫu cụ thể, rồi đếm số dao thật sự cần dùng.

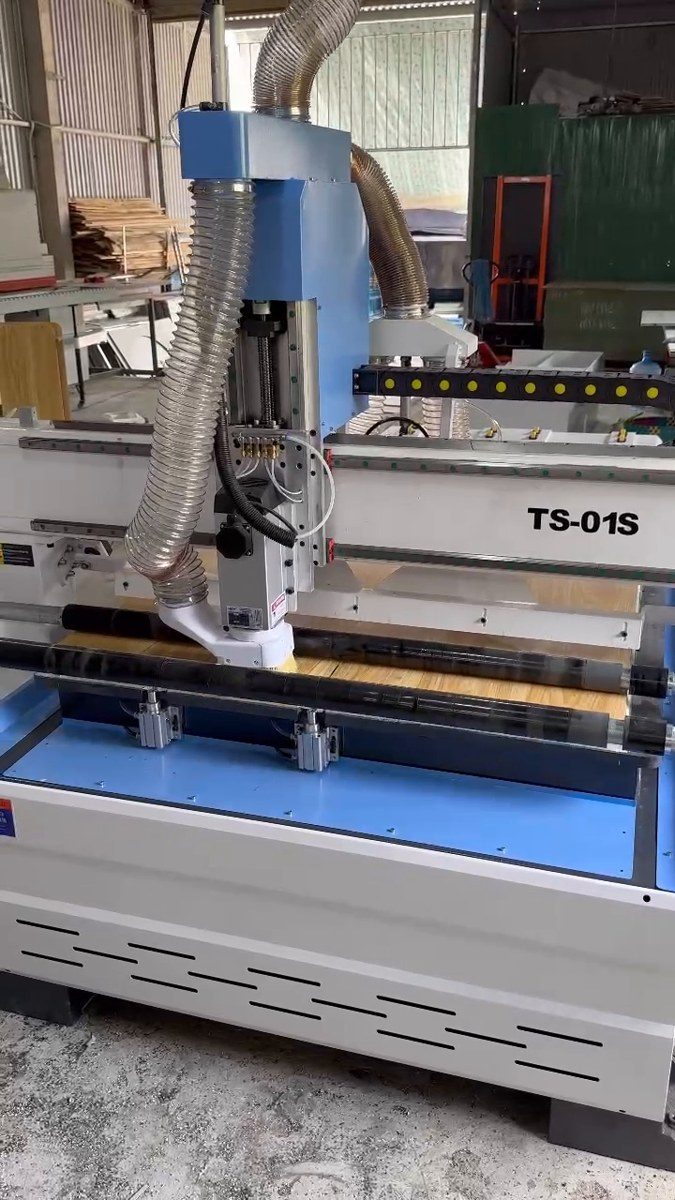

Nếu ít dao và sản lượng nhỏ, phương án thay dao thủ công có thể được xem xét. Điều kiện là máy, dao và chương trình phải đáp ứng mẫu đã thống nhất.
ATC đáng cân nhắc khi thay dao nhiều lần làm gián đoạn sản xuất. Tuy nhiên, cần so cả thời gian đặt phôi, gia công, lấy cánh và hoàn thiện.
Một máy thay dao nhanh chưa chắc rút ngắn toàn bộ đơn hàng. Nếu chà nhám vẫn chiếm nhiều thời gian, xưởng cần đánh giá đồng thời công đoạn này.
Mang về một mẫu đã sơn, không chỉ một cánh vừa rời bàn máy
Buổi thử nên dùng đúng loại MDF xưởng dự kiến mua. Chọn mẫu có góc trong và phần lòng giống đơn hàng thường nhận.
Kiểm tra chiều rộng khung tại nhiều vị trí trên cánh. Sau đó đối chiếu chiều sâu lòng, kích thước ngoài và hình dạng góc với bản vẽ.
Ghi lại vết dao và lượng công chà nhám cần thiết. Nên hoàn thiện thử theo quy trình sơn của xưởng trước khi duyệt bề mặt cuối cùng.
Không tự coi góc trong phải sắc vuông nếu dao và quy trình chưa đáp ứng. Hai bên cần thống nhất bán kính hoặc công đoạn xử lý bổ sung ngay từ mẫu.
Với đơn nhiều cánh, yêu cầu kiểm tra vài chi tiết liên tiếp. Giữ mẫu đạt cùng bản vẽ để đối chiếu khi nhận máy.
Tính chi phí theo cánh đạt, không chỉ theo phút chạy máy
Bảng tính nên có ván, dao, công đứng máy, chà nhám và phế phẩm. Dùng số liệu của buổi thử để so các phương án.
Yêu cầu báo giá ghi rõ bộ dao, phần mềm và nội dung hướng dẫn đi kèm. Hỏi thêm ai chuẩn bị chương trình cho mẫu cánh đầu tiên.
Trước khi đặt lịch, xem cách chuẩn bị phôi chạy thử tại Thiên Sơn. Một bộ mẫu đầy đủ giúp việc tư vấn máy CNC làm cánh tủ shaker sát đơn hàng hơn.
Video tham khảo
Video máy CNC trên kênh Thiên Sơn để tham khảo thiết bị tại xưởng. Video không thay cho kết quả gia công mẫu cánh shaker của khách.
Xem thêm hoạt động thực tế trên fanpage Máy Gỗ Thiên Sơn. Anh chị nên liên hệ xác nhận máy và lịch chạy thử trước khi đến.
Trao đổi cấu hình với Thiên Sơn
Gửi ảnh cánh shaker, bản vẽ mặt cắt và sản lượng dự kiến qua Zalo. Thiên Sơn sẽ trao đổi cấu hình, bộ dao và nội dung chạy thử trước khi báo giá.
